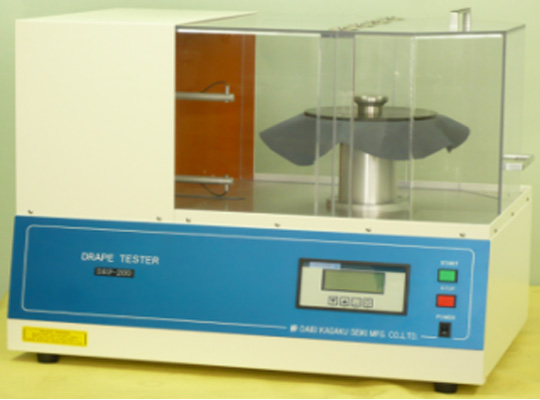

懸垂性測試儀

DrapeTester

型號：DRP－200

相關標準

JISL1096；JISL1085；ISO9073-9；GB/T23329-2009

概要

將由紡織布或無紡布裁成的圓形試樣的中心部分固定，本機可自動求出試樣周邊部分由于自重下垂所形成的懸垂形狀的垂直投影面積，并通過自動演算得出與試樣基布面積的比，進而計算出懸垂系數。

舊機型（DRP-100）只可適用于一般紡織布，新機型（DRP-200）適用廣泛，還可以應用于無紡布。

對圓形試樣進行試驗前縫際調整（上下左右運動）和安定放置時間處理后，開始旋轉試樣。旋轉中光纖感應器尾隨捕捉試樣的邊際形跡路線，最終求取下垂的投影面積。

對試樣表里面分別進行測量時，測試完了后通過打印機分別將表里面的[投影面積]，[懸垂系數]以及表里面的[平均投影面積]，[平均懸垂系數]打印出來。

通過預先設定，打印機還可以描畫出其懸垂形狀投影圖。

而且，如果搭載有電腦輸出端口（USB），還可以從電腦上抽取測量數據和圖表。

特長

試樣安裝后一切可進行自動測量。

本機內置自動校正功能，任何人都可以進行正常的機器管理。

本機標準配置有電腦數據輸出端口（USB）。

打印機可在幅寬112mm的記錄紙上打印出懸垂形狀的投影圖、N數表里的各個懸垂系數及平均值。

型號：DRP-200

樣式

試樣規格：直徑240、254、300、360mm

試樣臺規格：直徑127mm、180mm（可更換）

測定前調整操作：上下震動＋旋轉運動

安定放置時間：任意設定（1~999sec）

試樣旋轉速度：約1/3rpm

檢測用電動機：精密脈沖電動機

感應器：模擬式光纖

面積計算方法：根據積分法自動演算（數碼過濾處理）

打印機繪圖：原尺寸的1／4縮圖

測定值顯示：N數表、里的每個懸垂系數及平均值

外形規格：W640×D430×H510mm

本體重量（約）：30kg

電源：AC 220V 50/60Hz

附屬品

打印機（紙寬112mm）：1臺

自動校正圓盤：1枚（Φ360mm）

記錄紙：3卷
